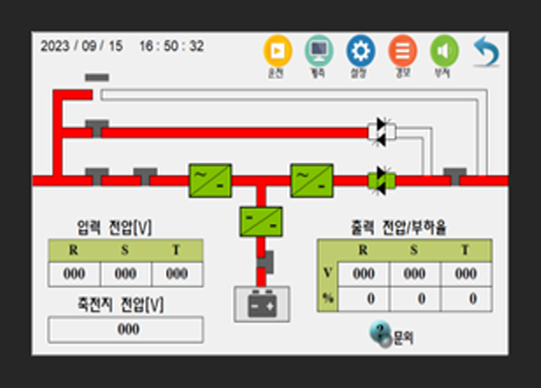

SGU-3000 터치화면.png

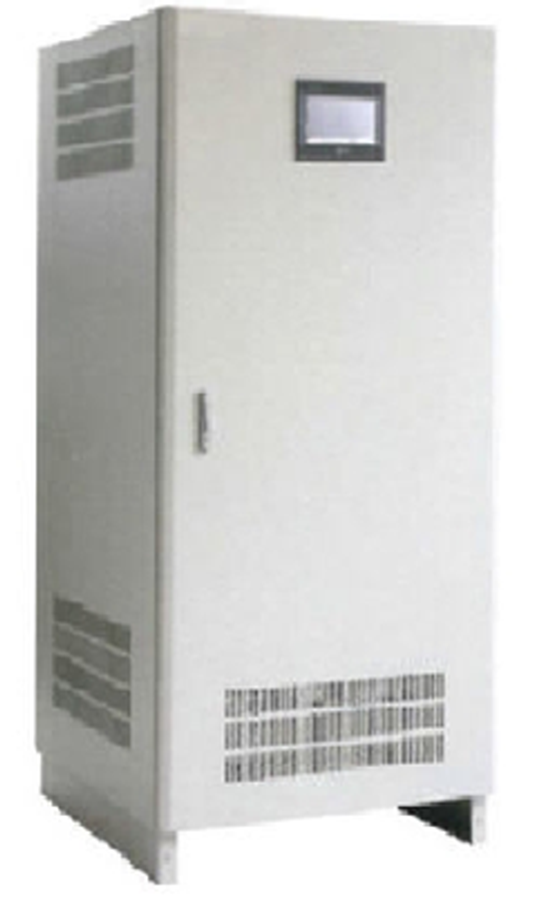

SGU-2000 외형사진 SUB.png

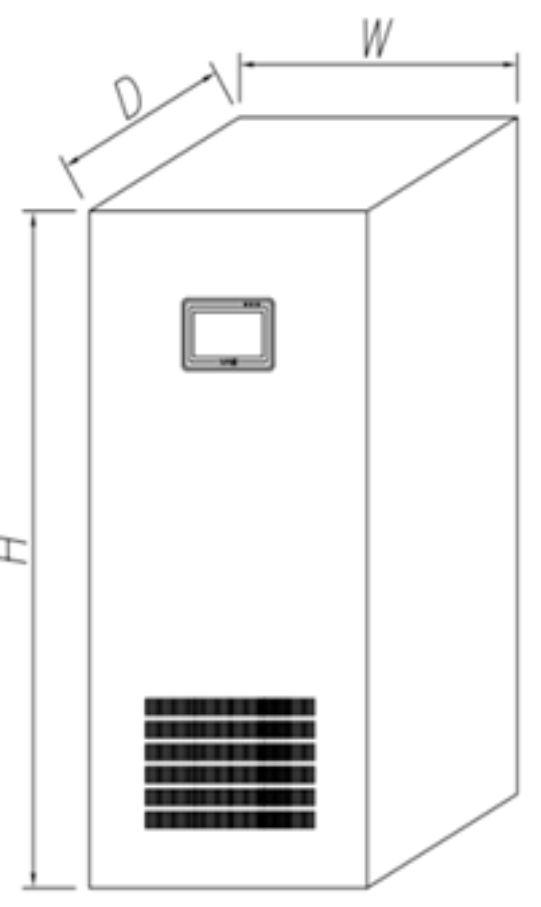

SGU-2000 외형도.png
SGU-3000 터치화면.png
SGU-2000 외형사진 SUB.png
SGU-2000 외형도.png

SGU-IGBT Series

SGU-IGBT3000

  • ALL IGBT Type
  • 고속 DSP를 이용한 공간벡터 PWM 제어
  • 고도의 인텔리전트 기능 구비
  • PC를 이용한 원격감시 서비스
  • 병렬 시스템 구축
제작사양서 다운로드 브로셔 다운로드

제품상세


ELECTRICAL SPECIFICATION
















일반사양 / GENERAL SPECIFICATION
정격용량7.51015203040506075100150200300400500
효율 (%)85이상88이상90이상
외형등급IP31 / USER 선택가능
입력 / CONVERTER
제어방식고속 DSP를 이용한 공간벡터 PWM 제어
제어소자I.G.B.T
정격전압3상 3선/4선식 220,380,400,440V
전압허용범위+10% ~ -10%
주파수60Hz ± 5%
역율0.95 이상
전류고조파왜율THDI : 5% 이하 (정격 부하 시)
출력 / INVERTER
제어방식FFT 분석에 의한 PWM 제어
제어소자I.G.B.T
정격전압3상 3선/4식 220,380,440V (기타전압 요구 시)
전압안정도±2%
정격주파수60hz
주파수 안정도±0.5% 이내
파형왜율3% 이내
과부하 내량120% (10분) , 150% (1분)
절체시간4ms 이내
변압기복권변압기
축전지 / BATTERY
타입USER선택(무보수 밀폐형,무보수 무누액형)
정격전압 (DC)240Vdc or 360Vdc
방전종지 전압 (DC)210Vdc or 315Vdc
축전지 CELL수12V 경우 : 20Cells or 30Cells / 2V 경우 : 120Cells or 180Cells
외부 통신용 인터페이스 / External Communication interface
제공인터페이스RS-232C / RS-485 / Modbus 통신 / SNMP (원격 모니터링) 지원
DISPLAY
Color  Touch Screen계측치 표시-입력 : 전압,전류,주파수 / 출력 : 전압,전류,주파수
 배터리 : 전압,전류  / 경보내역
　시스템 그래픽 화면 - 정상,정전,고장,비상
용량별 외함크기 / SIZE
UPS용량 (kVA)7.51015203040506075100150200300400500
폭 (W) mm670670670670670800800800800120014001800260036003600
깊이 (D) mm7907907907907908008008008508508501000100010001000
높이 (H) mm152015201520152015201800180018001800180018002000200020002000
무게 (kg)30030035040050050060060075080012001500180022002500
